✓ Les infos à retenir
- La courroie crantée transmet la puissance par engrènement mécanique sans glissement, contrairement à la courroie trapézoïdale basée sur la friction.
- Les normes principales sont XL, HTD (3M, 5M, 8M, 14M), D5M et DT10, chacune adaptée à des niveaux de couple et d’applications spécifiques.
- Sur un moteur automobile, la courroie de distribution doit être remplacée tous les 60 000 à 120 000 km ou tous les 5 à 7 ans selon le constructeur.
- Les trois paramètres essentiels pour choisir une courroie : la longueur primitive (mm), le pas entre les dents et la largeur.
- Les marques de référence sont Gates (leader mondial), Dayco, Continental, SKF pour l’automobile, et Optibelt, Bando, Megadyne pour l’industrie.
La courroie crantée, c’est quoi exactement ?

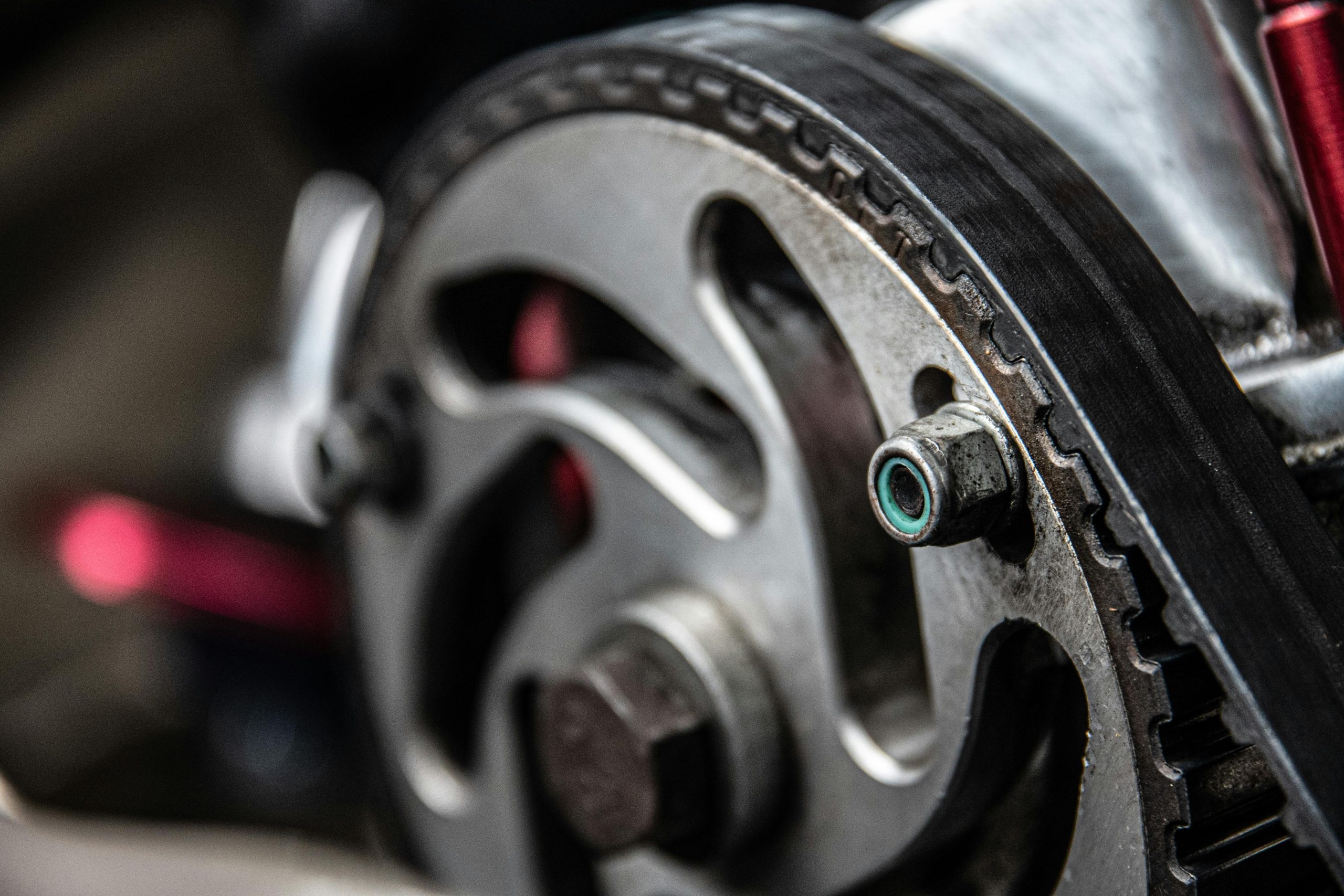

La courroie crantée — aussi appelée courroie dentée — est une pièce de transmission mécanique dotée de dents sur sa face interne. Ces dents s’engrènent avec les rainures d’une poulie dentée pour transmettre un mouvement de rotation sans glissement. C’est simple, efficace, et franchement indispensable dans des dizaines d’applications mécaniques.

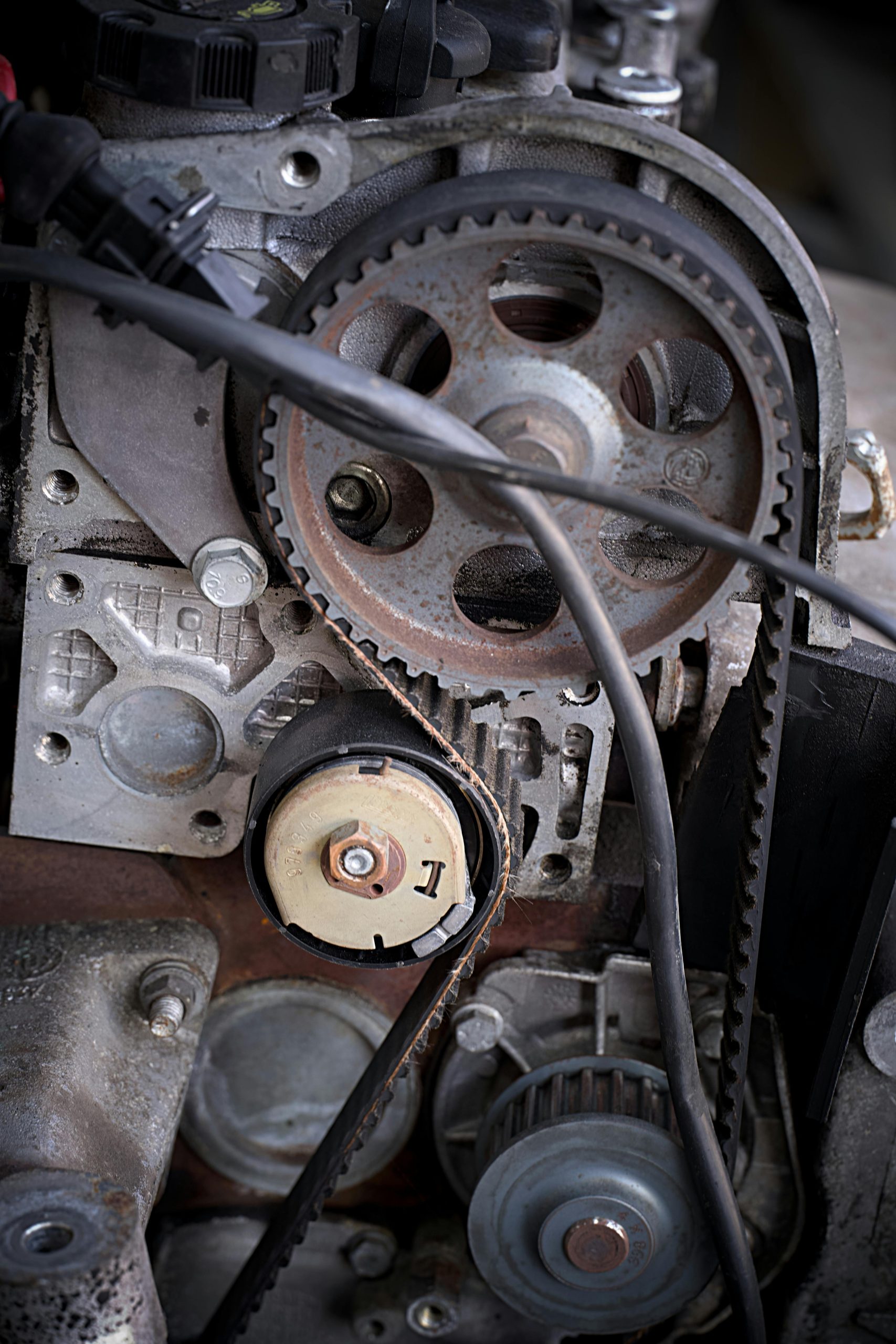

Sur un moteur de moto ou de voiture, c’est elle qui synchronise la rotation du vilebrequin avec celle de l’arbre à cames. Une défaillance, et c’est le moteur entier qui peut être endommagé. Autant dire qu’on ne plaisante pas avec ce composant !
💡 La courroie crantée assure une transmission synchronisée et sans glissement entre deux axes mécaniques. C’est l’un des composants les plus sollicités d’un moteur thermique, et son remplacement à intervalles réguliers est non négociable.
Quels sont les différents types de courroies crantées ?
Il existe plusieurs normes de courroies dentées, chacune adaptée à des usages spécifiques. Le choix dépend principalement du pas entre les dents, de la longueur primitive et des contraintes mécaniques de l’application.
La norme XL (Extra Light)
Le pas XL correspond à 5,08 mm entre chaque dent. C’est une norme légère, très répandue dans les petits équipements industriels et les machines à faible couple. On la retrouve souvent dans l’impression 3D ou les machines-outils compactes.
La norme HTD (High Torque Drive)
Le profil HTD est arrondi, ce qui permet une meilleure répartition des charges. Les pas les plus courants sont le 3M, 5M, 8M et 14M. Ce type est largement utilisé dans les applications à couple élevé : machines industrielles, automobiles, équipements agricoles.
La norme D5M et DT10
Le D5M est une évolution du HTD 5M, avec un profil de dent modifié pour réduire le bruit et améliorer l’accroche. Le DT10, lui, affiche un pas de 10 mm et se destine aux transmissions à forte puissance, notamment dans le domaine industriel lourd.
Simple dentée vs double dentée
Une courroie simple dentée n’a des dents que sur une face. La double dentée en possède sur les deux faces, ce qui permet d’entraîner des poulies de chaque côté. C’est utile quand la configuration mécanique impose un changement de sens de rotation.
| Norme | Pas (mm) | Profil de dent | Usage typique |
|---|---|---|---|
| XL | 5,08 | Trapézoïdal | Petits équipements, faible couple |
| HTD 5M | 5 | Arrondi | Couple moyen, automobile |
| HTD 8M | 8 | Arrondi | Forte puissance, industrie |
| D5M | 5 | Modifié (réduit bruit) | Machines silencieuses |
| DT10 | 10 | Trapézoïdal renforcé | Industrie lourde |
Comment choisir la bonne courroie crantée ?
C’est LA question que tout le monde se pose, et c’est normal. Une courroie mal choisie, c’est une pièce qui lâche trop tôt — ou pire, qui casse au mauvais moment. Voici les critères à passer en revue.
La longueur primitive
La longueur primitive est la mesure de référence d’une courroie dentée. Elle correspond à la longueur développée sur le plan de référence des dents, pas à la longueur extérieure. Elle s’exprime en millimètres. Sur une référence produit comme « 1000-5M-15 », le premier chiffre (1000) indique cette longueur en mm.
Le pas entre les dents
Le pas, c’est la distance entre deux dents consécutives, mesurée de centre à centre. Il doit correspondre exactement à celui de vos poulies dentées. Un pas incompatible, et la courroie n’accroche tout simplement pas correctement.
La largeur de la courroie
La largeur influe directement sur la capacité de transmission de puissance. Une courroie trop étroite pour l’application envisagée s’usera rapidement et risque de se dégrader sous charge. La largeur s’exprime en mm et figure toujours dans la référence produit.
Le nombre de dents
Le nombre de dents découle directement de la longueur primitive et du pas. Il conditionne le rapport de transmission entre les deux poulies. Ce paramètre est clé pour maintenir la synchronisation dans un moteur thermique.
La matière
Les courroies crantées sont fabriquées dans différents matériaux selon les contraintes d’usage :
- Néoprène (polychloroprène) : le plus courant, bon compromis résistance/flexibilité, résiste bien aux huiles et aux températures modérées.
- Polyuréthane : plus rigide, excellente résistance à l’abrasion, idéal pour les applications à haute précision.
- Fibre de verre (en renfort interne) : améliore la résistance à l’allongement et la stabilité dimensionnelle de la courroie.
✅ Pour choisir une courroie crantée, quatre paramètres sont incontournables : la longueur primitive (en mm), le pas entre les dents, la largeur et la matière. Ces données se retrouvent systématiquement dans la référence produit du fabricant.
Quels sont les signes d’usure d’une courroie dentée ?
Une courroie crantée ne se surveille pas uniquement au compteur kilométrique. Il faut aussi observer certains signes visuels et sonores qui annoncent une défaillance imminente. Et crois-moi, mieux vaut les repérer à temps !
Les signes visuels à surveiller
Inspecte régulièrement ta courroie pour détecter des craquelures, des effilochages sur les bords, des dents manquantes ou déformées. Un durcissement ou un aspect vitreux du caoutchouc indique un vieillissement thermique avancé.
Les signes sonores
Un claquement ou un sifflement au démarrage peut trahir une courroie mal tendue ou en fin de vie. Sur une moto ou une voiture, un bruit anormal côté distribution mérite une vérification immédiate sans attendre.
Les intervalles de remplacement recommandés
Sur un moteur automobile classique, le remplacement est recommandé tous les 60 000 à 120 000 km, ou tous les 5 à 7 ans selon les préconisations du constructeur. Sur certaines motos équipées d’une courroie de distribution, les intervalles varient entre 30 000 et 60 000 km. Consulte toujours le manuel technique du véhicule ! Cet entretien est particulièrement important sur les modèles BMW comme la BMW 635i, où la courroie de distribution est sollicitée par des moteurs puissants.
Comment installer une courroie crantée ?
L’installation d’une courroie dentée demande de la rigueur. Une pose approximative, et c’est tout le calage moteur qui part à la dérive. Voici les étapes clés à respecter.
Préparer l’intervention
Avant de commencer, mets le moteur au point mort haut (PMH) du cylindre n°1. Positionne correctement le vilebrequin et l’arbre à cames à l’aide des repères de calage. Ces repères sont visibles sur les pignons dentés et sur le carter moteur.
Poser la nouvelle courroie
Monte la nouvelle courroie crantée sans la forcer. Respecte le sens de montage si la courroie est directionnelle. Vérifie que les dents s’engrènent parfaitement sur toute la circonférence des poulies, sans sauter un cran. Un seul cran de décalage peut provoquer une collision pistons/soupapes !
Régler la tension
La tension doit être réglée selon les préconisations du constructeur, souvent à l’aide d’un tendeur automatique ou d’un outil de mesure de fréquence vibratoire. Une courroie trop lâche glisse, une courroie trop tendue casse prématurément ou endommage les roulements.
Quelles sont les marques fiables pour une courroie crantée ?
Le marché propose de nombreux fabricants, mais tous ne se valent pas. Pour une pièce aussi sollicitée, mieux vaut miser sur des références reconnues.
Gates est sans conteste le leader mondial sur ce segment. Ses courroies de distribution sont montées en première monte sur des moteurs Renault, Peugeot, Volkswagen et bien d’autres. La marque propose des kits complets incluant courroie, tendeur et galet. D’autres acteurs sérieux comme Dayco, Continental ou SKF offrent des produits de qualité premium pour les applications automobiles et industrielles.
Pour les courroies industrielles (XL, HTD, D5M, DT10), des fournisseurs spécialisés comme Optibelt, Bando ou Megadyne proposent des gammes très complètes avec des disponibilités en stock importantes. Ces marques sont incontournables pour trouver une courroie adaptée à vos besoins spécifiques, qu’il s’agisse d’une application standard ou hautement spécialisée. Les modèles classiques comme la BMW 735i nécessitent des courroies de distribution de qualité premium pour maintenir la précision du calage moteur.
Où acheter une courroie crantée au bon prix ?
Pour une courroie de distribution automobile ou moto, les spécialistes de la pièce détachée comme Autodoc, Mister-Auto ou GrosBill proposent des tarifs compétitifs avec une large disponibilité. Pense à vérifier la compatibilité avec la référence OEM de ton véhicule avant de commander.
Pour les courroies industrielles (type XL, HTD, D5M), les distributeurs spécialisés comme AlloCourroies ou des revendeurs de composants mécaniques offrent des catalogues très étendus avec des références précises. Le prix d’une courroie crantée varie généralement entre 10 € et 80 € pour les applications automobiles, et peut dépasser 150 € pour des références industrielles spécifiques en grande largeur. Sur les berlines de prestige comme la BMW 735i E32, le coût du remplacement complet (courroie + accessoires) peut être plus élevé en raison de la complexité d’accès.
FAQ — Les questions qu’on se pose souvent sur la courroie crantée
Quelle est la différence entre une courroie crantée et une courroie trapézoïdale ?
La courroie trapézoïdale transmet la puissance par friction (adhérence sur les flancs de la poulie). La courroie crantée, elle, transmet par engrènement mécanique. Résultat : zéro glissement, synchronisation parfaite. C’est ce qui la rend indispensable pour la distribution moteur.
Peut-on rouler avec une courroie crantée fissurée ?
Non. Une courroie fissurée est une courroie en sursis. La casse peut survenir à tout moment, souvent à froid ou en accélération. Sur un moteur dit « interférence » (la très grande majorité des moteurs modernes), la casse de la courroie provoque immédiatement la collision des pistons et des soupapes. Résultat : moteur HS, facture salée. Remplace-la sans attendre !
Comment lire une référence de courroie crantée ?
Une référence comme 1000-5M-25 se lit ainsi : 1000 mm de longueur primitive, pas de 5 mm (HTD 5M), 25 mm de largeur. La plupart des fabricants suivent cette logique, ce qui facilite le remplacement à l’identique.
Néoprène ou polyuréthane : lequel choisir ?
Pour une application automobile standard, le néoprène (polychloroprène) renforcé fibre de verre est parfait. Pour une machine-outil nécessitant une haute précision de positionnement ou une résistance accrue à l’abrasion, le polyuréthane sera plus adapté.
La courroie crantée nécessite-t-elle de la lubrification ?
Non, c’est l’un de ses avantages ! Contrairement à une chaîne de distribution, la courroie dentée fonctionne à sec. Elle ne nécessite aucun lubrifiant. Au contraire, le contact avec de l’huile ou de la graisse accélère sa dégradation.
FAQ technique : mesures et maintenance des courroies crantées
Comment mesurer la longueur primitive d’une courroie crantée sans la démonter ?
Utilisez un mètre ruban souple ou une cordelette pour suivre le trajet de la courroie autour des poulies. Mesurez la longueur totale et soustrayez 2 fois le rayon des poulies (pour les courroies HTD 5M, ajoutez 15,7 mm par poulie). Pour une précision optimale, référez-vous à la référence constructeur (ex: 800-8M-30).
Quelle est la durée de vie moyenne d’une courroie crantée en milieu industriel ?
En usage intensif (24h/24), une courroie HTD 8M en néoprène renforcé fibre de verre dure entre 10 000 et 20 000 heures. Les modèles D5M ou DT10 atteignent 25 000 heures. Les conditions (température, charge) réduisent cette durée de 30 à 50%. Un entretien régulier prolonge la durée de 20%.
Peut-on utiliser une courroie crantée avec un pas différent de celui des poulies ?
Non. Un écart de pas provoque un désalignement des dents, une usure prématurée et un risque de saut de dent. Par exemple, une courroie XL (5,08 mm) ne s’adapte pas à des poulies HTD 5M (5 mm). Vérifiez toujours la compatibilité des normes (ex: Gates, Optibelt).
Quels outils sont nécessaires pour remplacer une courroie crantée sur une machine-outil ?
Prévoyez : un clé dynamométrique (pour le tendeur), un extracteur de poulie, un pied à coulisse (mesure du pas), et un outil de calage (pour les moteurs). Pour les courroies HTD 14M, un tendeur hydraulique est recommandé. Les kits Gates incluent souvent ces accessoires.
Comment détecter un problème de tension sur une courroie crantée en fonctionnement ?
Un sifflement aigu ou un battement indique une tension insuffisante. À l’inverse, un bourdonnement ou une surchauffe des roulements signale une tension excessive. Utilisez un testeur de fréquence (ex: Gates STT-1) : une courroie HTD 5M doit vibrer à 100-150 Hz sous 10 kg de charge.
