✓ Les infos à retenir
- Une sonde de température convertit une variation thermique en signal électrique mesurable, utilisée dans des centaines d’applications industrielles, médicales et alimentaires.
- Les quatre principaux types sont : le thermocouple (-200 à +2 300 °C), le RTD Pt100 (-200 à +850 °C), la thermistance (-50 à +150 °C) et la sonde infrarouge (-50 à +3 000 °C).
- Le thermocouple type K est le plus répandu dans l’industrie lourde, tandis que le RTD Pt100 est la référence pour la précision en laboratoire et pharmacie.
- L’étalonnage annuel est une obligation normative dans les secteurs réglementés (agroalimentaire, santé, énergie) pour garantir la fiabilité des mesures.
- Une sonde RTD 4 fils élimine l’effet des câbles et offre une précision ≤ 0,01 °C, idéale pour les mesures critiques en laboratoire.
C’est quoi exactement une sonde de température ?
Une sonde de température est un dispositif de mesure qui convertit une grandeur thermique en un signal exploitable — généralement électrique. Elle fait partie de la grande famille des capteurs de température, et on la retrouve absolument partout : dans ton moteur, dans un four industriel, dans un laboratoire pharmaceutique ou encore dans la chaîne du froid alimentaire.
Concrètement, elle capte la chaleur d’un milieu (liquide, gaz, solide) et la traduit en donnée mesurable. Sans elle, impossible de surveiller, réguler ou contrôler la température d’un process. C’est aussi simple que ça.
💡 Une sonde de température convertit une variation thermique en signal électrique mesurable. Elle est utilisée dans des centaines d’applications industrielles, médicales et alimentaires pour assurer sécurité et précision.
Les composants clés d’une sonde
Une sonde se compose généralement de trois éléments principaux :
- L’élément sensible : c’est le cœur du capteur, il réagit aux variations de température (fil de platine, jonction de métaux, etc.).
- La gaine de protection : elle isole l’élément sensible du milieu mesuré (acier inoxydable, céramique, Inconel…).
- Le transducteur : il transforme le signal brut en une valeur utilisable par un système de contrôle ou d’affichage.
Quels sont les différents types de sondes de température ?
Il existe plusieurs familles de capteurs, chacune avec ses propres principes physiques, ses avantages et ses limites. On fait le tour complet.
Le thermocouple : le plus répandu

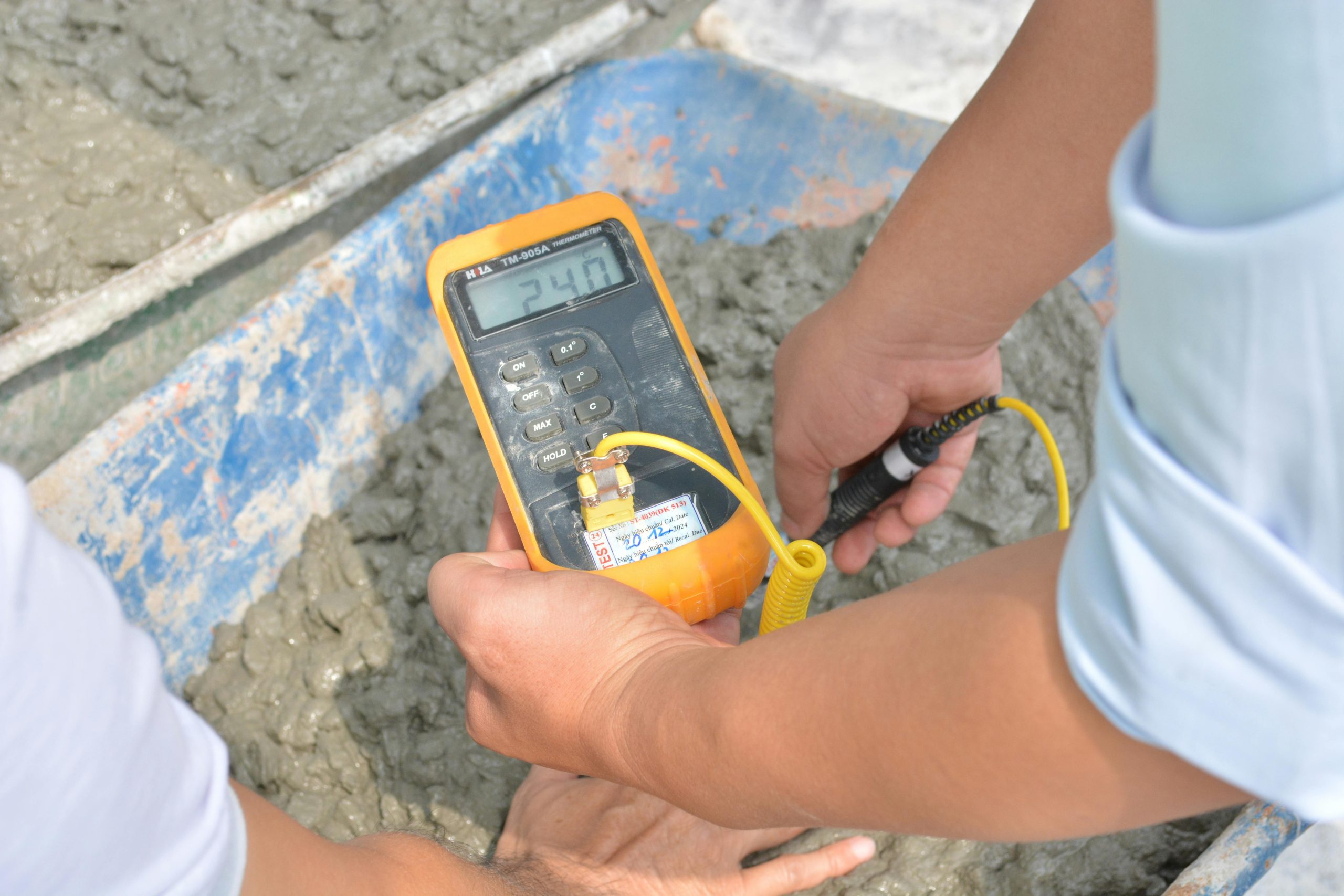

Le thermocouple fonctionne grâce à l’effet thermoélectrique, aussi appelé effet Seebeck. Deux fils de métaux différents sont soudés à une extrémité. Quand cette jonction est soumise à une variation de température, elle génère une tension électrique proportionnelle à l’écart de température entre les deux extrémités.
Les thermocouples couvrent des plages de mesure très larges, parfois jusqu’à +2 300 °C pour certains types. Ils sont robustes, économiques et réactifs. C’est pour ça qu’on les trouve massivement dans l’industrie lourde, la métallurgie ou les turbines à gaz.
Les types les plus courants ? Le type K (nickel-chrome / nickel-aluminium), le type J (fer / constantan) et le type T (cuivre / constantan). Chaque type a sa plage de température et ses caractéristiques propres.
Le RTD (Détecteur de Température à Résistance) : la référence en précision
Le RTD (Resistance Temperature Detector) exploite le principe de résistivité des métaux : la résistance électrique d’un métal varie de façon prévisible avec la température. Plus il fait chaud, plus la résistance augmente.
Le modèle le plus utilisé est le Pt100 — une sonde en platine dont la résistance est de 100 ohms à 0 °C. Le platine est choisi pour sa grande stabilité chimique et sa linéarité sur une plage de -200 °C à +850 °C. La précision d’un RTD est nettement supérieure à celle d’un thermocouple, ce qui en fait l’outil de référence pour les laboratoires, la pharmacie ou l’agroalimentaire.
La thermistance : sensibilité maximale sur plage étroite
La thermistance fonctionne aussi sur le principe de variation de résistance, mais à base de matériaux semi-conducteurs (oxydes métalliques). Elle offre une sensibilité très élevée aux petites variations de température.
Il en existe deux types : les NTC (coefficient de température négatif, résistance diminue quand la température monte) et les PTC (coefficient positif, résistance augmente). Les NTC sont les plus répandues. Leur inconvénient ? Une plage de mesure limitée, souvent entre -50 °C et +150 °C.
La sonde infrarouge : mesure sans contact
La sonde infrarouge (ou pyromètre) mesure le rayonnement thermique émis naturellement par tout corps dont la température est supérieure au zéro absolu. Aucun contact physique nécessaire — c’est son atout majeur !
Elle est particulièrement utile pour mesurer des surfaces en mouvement, des matériaux dangereux ou des objets inaccessibles. Un pyromètre peut mesurer de -50 °C à plus de +3 000 °C selon le modèle. On les retrouve dans la sidérurgie, le verre, mais aussi dans les thermomètres médicaux à oreille.
Comment choisir entre thermocouple, RTD et thermistance ?
La question revient souvent, et la réponse dépend de ton application. Voici un tableau comparatif pour y voir plus clair :
| Critère | Thermocouple | RTD (Pt100) | Thermistance | Sonde infrarouge |
|---|---|---|---|---|
| Plage de mesure | -200 °C à +2 300 °C | -200 °C à +850 °C | -50 °C à +150 °C | -50 °C à +3 000 °C |
| Précision | Moyenne | Très haute | Haute (plage étroite) | Variable |
| Temps de réponse | Rapide | Moyen | Très rapide | Instantané |
| Coût | Faible | Moyen à élevé | Faible | Élevé |
| Contact physique | Oui | Oui | Oui | Non |
Si tu as besoin d’une grande plage de température et d’un faible coût, le thermocouple s’impose. Pour une précision de mesure irréprochable dans un cadre réglementé, le RTD Pt100 est la valeur sûre. Pour une réactivité maximale sur une plage restreinte, la thermistance est imbattable. Et dès que le contact est impossible, la mesure de température sans contact par infrarouge est la solution.
✅ Le choix d’une sonde de température dépend de trois critères clés : la plage de mesure requise, le niveau de précision attendu, et les contraintes du milieu mesuré (contact, température, environnement corrosif).
Dans quels secteurs utilise-t-on ces capteurs de température ?
La mesure de la température est une opération transversale à quasiment toutes les industries. Voici les secteurs où les sondes jouent un rôle de premier plan.
Industrie et automobile
Dans l’automobile, on retrouve des thermocouples et des thermistances NTC dans les moteurs thermiques pour surveiller la température des gaz d’échappement, du liquide de refroidissement ou de l’huile moteur. Une sonde défaillante, et c’est le voyant moteur qui s’allume ! Les températures peuvent y dépasser 900 °C dans certaines zones. Des véhicules prestigieux comme la BMW 635i utilisaient des systèmes de contrôle thermique sophistiqués pour garantir les performances optimales de leurs moteurs.
Dans l’industrie chimique ou pétrolière, les RTD et thermocouples type K sont omniprésents pour le contrôle de température des réacteurs, pipelines et échangeurs thermiques.
Agroalimentaire et chaîne du froid
La réglementation impose un suivi rigoureux des températures tout au long de la chaîne alimentaire. Les sondes RTD Pt100 sont très utilisées ici, notamment pour leur précision entre -40 °C et +120 °C. La surveillance de température en chambre froide ou lors du transport frigorifique est une obligation légale dans de nombreux pays européens.
Santé et laboratoires
Dans les laboratoires pharmaceutiques et les équipements médicaux, la précision est non négociable. Le stockage des vaccins, par exemple, exige une plage de +2 °C à +8 °C avec une tolérance quasi nulle. Les RTD Pt100 et Pt1000 y sont les capteurs de référence. L’étalonnage régulier de ces sondes est une exigence normative (ISO/IEC 17025, EN 13485…).
Énergie et environnement
Centrales thermiques, turbines éoliennes, panneaux solaires thermiques… La sonde de température industrielle y assure à la fois la performance et la sécurité des installations. Les sondes infrarouges sont également très utilisées pour la thermographie de bâtiments ou de lignes électriques, permettant de détecter des anomalies sans intervention directe. Des véhicules d’exception comme la BMW 735i intégraient déjà des systèmes de gestion thermique avancés qui préfiguraient les technologies actuelles de contrôle de température.
Comment assurer la fiabilité d’une sonde de température ?
Une sonde mal étalonnée ou dégradée peut fausser une mesure, entraîner des décisions incorrectes et même générer des risques industriels ou sanitaires. C’est pourquoi l’étalonnage est une étape incontournable !
L’étalonnage : pourquoi et comment ?
L’étalonnage consiste à comparer la mesure d’une sonde à une référence traçable (bain thermostaté, four d’étalonnage, point fixe thermométrique). Il permet de quantifier les écarts et d’appliquer des corrections si nécessaire. La fréquence recommandée varie selon les secteurs, mais une vérification annuelle est souvent la norme dans les environnements réglementés.
Les facteurs qui dégradent une sonde
Plusieurs paramètres peuvent altérer les performances d’un capteur au fil du temps : les chocs thermiques répétés, la contamination chimique de la gaine, l’humidité dans la tête de connexion ou encore la dérive naturelle des matériaux. Un thermocouple de type K, par exemple, peut dériver de plusieurs degrés après une exposition prolongée à haute température. Les anciens modèles de luxe comme la BMW 735i E32 avaient déjà besoin de systèmes de refroidissement sophistiqués pour maintenir des températures de fonctionnement optimales.
FAQ : les questions les plus posées sur les sondes de température
Quelle sonde choisir pour un four industriel ?
Pour un four à haute température (au-delà de 600 °C), le thermocouple type K ou type S est la solution la plus adaptée. Robuste et économique, il supporte des conditions extrêmes sans problème.
Quelle différence entre Pt100 et Pt1000 ?
Les deux sont des RTD en platine. La Pt100 a une résistance de 100 ohms à 0 °C, la Pt1000 de 1 000 ohms. La Pt1000 offre une meilleure résolution sur les câbles longs et est moins sensible aux résistances parasites. Elle est souvent préférée dans les installations où les longueurs de câble sont importantes.
Peut-on utiliser une sonde infrarouge pour mesurer un liquide ?
C’est possible, mais attention ! Le rayonnement infrarouge ne pénètre pas les liquides : la sonde mesure uniquement la surface. Pour les liquides transparents comme l’eau, le rayonnement traverse le liquide sans être absorbé, ce qui fausse la mesure. Dans ce cas, une sonde à contact (thermocouple ou RTD) reste bien plus fiable.
Qu’est-ce que l’effet Seebeck ?
C’est le principe physique derrière le thermocouple. En 1821, le physicien Thomas Johann Seebeck découvre que la jonction de deux métaux différents génère une tension électrique proportionnelle à la différence de température entre les deux extrémités. C’est ce phénomène d’effet thermoélectrique qui permet la mesure de température sans alimentation externe. Impressionnant, non ?
Quelle est la durée de vie moyenne d’une sonde de température industrielle ?
La durée de vie d’une sonde de température dépend du type et des conditions d’utilisation. Un thermocouple type K en milieu agressif dure 1 à 3 ans, tandis qu’un RTD Pt100 en environnement stable peut fonctionner 5 à 10 ans. Les sondes infrarouges, sans usure mécanique, dépassent souvent 10 ans. La dérive thermique et la corrosion réduisent leur précision au fil du temps.
Comment calculer l’incertitude de mesure d’une sonde RTD ?
L’incertitude d’un RTD Pt100 combine plusieurs facteurs : tolérance de classe (A : ±0,15 °C à 0 °C, B : ±0,3 °C), dérive thermique, résistance des câbles et erreur du transmetteur. Pour un calcul précis, utilisez la formule : U = √(u₁² + u₂² + u₃²), où u₁ est la tolérance, u₂ la dérive et u₃ l’erreur du système. Les laboratoires accrédités fournissent des certificats avec une incertitude ≤ 0,05 °C.
Quels matériaux composent les gaines de protection des sondes ?
Les gaines protègent l’élément sensible des milieux corrosifs ou abrasifs. L’acier inoxydable 316 résiste aux acides et aux températures jusqu’à 800 °C. L’Inconel 600 supporte 1 100 °C et les atmosphères oxydantes. La céramique (alumine) est utilisée pour les fours à 1 600 °C. Pour les applications alimentaires, le PFA ou le PTFE offrent une résistance chimique optimale.
Quelle est la différence entre une sonde 2 fils, 3 fils et 4 fils ?
Le nombre de fils influence la précision des RTD. Une sonde 2 fils mesure la résistance totale (câbles + élément), induisant une erreur. Le 3 fils compense la résistance des câbles via un montage en pont, réduisant l’erreur à ±0,1 °C. Le 4 fils élimine totalement l’effet des câbles, idéal pour les mesures critiques en laboratoire ou pharmaceutique, avec une précision ≤ 0,01 °C.
Peut-on utiliser une sonde de température pour mesurer un champ magnétique ?
Non, une sonde de température ne mesure pas les champs magnétiques. Cependant, certains capteurs comme les thermocouples type K ou J peuvent être perturbés par des champs intenses (> 1 Tesla), générant des erreurs de mesure. Pour les environnements magnétiques, privilégiez des RTD blindés ou des sondes à fibre optique, insensibles aux interférences électromagnétiques.
